Dodanie obrotowej 4. osi do twojej frezarki CNC to jedna z najpotężniejszych modernizacji, jaką możesz wykonać. Wprowadza prawdziwe grawerowanie 360°, pozwalając na precyzyjne i powtarzalne grawerowanie, kształtowanie i frezowanie cylindrycznych przedmiotów, takich jak nogi krzeseł, figury szachowe czy niestandardowe wałki do ciasta. Jeśli posiadasz TwoTrees TTC-450 Ultra, TTC-6050 lub podobną frezarkę CNC opartą na GRBL, ten przewodnik pomoże ci w pełni wykorzystać potencjał osprzętu obrotowego.
Dlaczego dodać 4. oś do frezarki 3-osiowej?
Standardowa frezarka CNC 3-osiowa przesuwa narzędzie wzdłuż osi X, Y i Z — idealna do grawerowania 2,5D i płaskiego reliefu. Dodanie 4. osi, zwanej osią A, wprowadza ruch obrotowy wokół jednej z tych osi, zwykle osi X. To przekształca twoją frezarkę z płaskim stołem w prawdziwy system obrotowego grawerowania.
W praktyce oś obrotowa pozwala na grawerowanie obiektów dookoła bez konieczności ręcznego ich przemieszczania. Idealne do:
- Rzeźbienie cylindrycznych elementów z drewna, akrylu lub żywicy
- Wykonywanie symetrycznych przedmiotów, takich jak nogi stołów czy uchwyty
- Grawerowanie tekstu lub faktur na powierzchniach okrągłych
- Tworzenie produktów w małych seriach na Etsy lub targi rękodzieła
Dla hobbystów i małych warsztatów ta modernizacja wypełnia lukę między podstawowymi frezarkami a zaawansowanymi centrami frezarskimi 4-osiowymi — bez kosztów i złożoności maszyny przemysłowej.
Zrozumienie systemu obrotowego 4. osi
Zestaw 4. osi zazwyczaj zawiera cztery kluczowe elementy:
- Silnik krokowy i uchwyt tokarski: Precyzyjnie obraca obrabiany przedmiot wokół osi A.
- Podpora tylna: Wspiera drugi koniec długich lub ciężkich materiałów.
- Sterownik silnika lub kabel interfejsowy: Łączy silnik obrotowy z kontrolerem CNC.
- Uchwyty montażowe lub podkładki: Służą do zamocowania osi obrotowej równolegle do osi X maszyny.

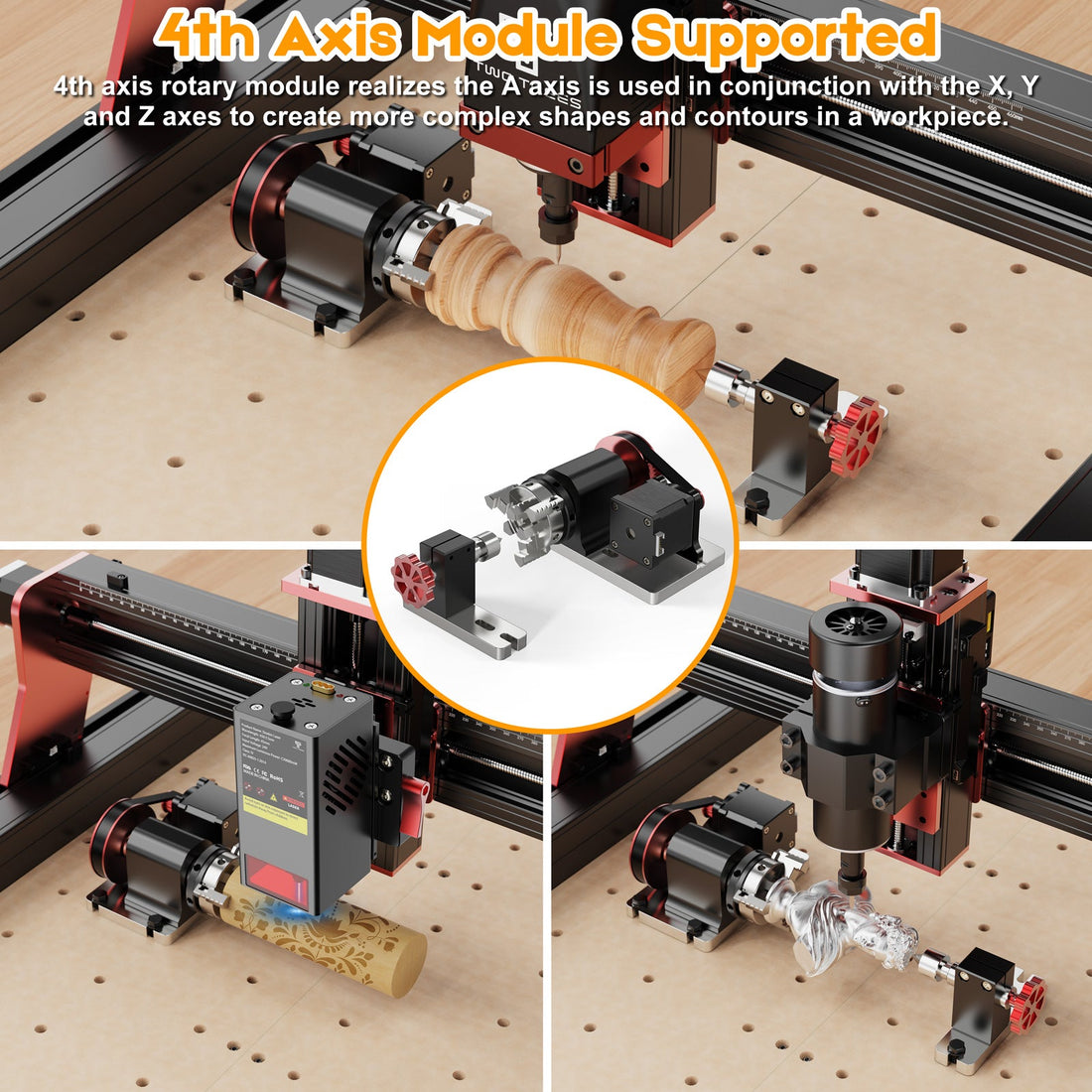

Większość frezarek CNC TwoTrees (takich jak seria TTC) już korzysta z oprogramowania GRBL, co ułatwia integrację 4. osi przez dodatkowy sterownik silnika krokowego lub zastąpienie jednej z istniejących osi podczas konfiguracji.
Jak działa 4. oś w CNC opartym na GRBL
GRBL to popularne otwarte oprogramowanie sterujące ruchem, które interpretuje kod G do kontrolowania silników krokowych. Domyślnie GRBL obsługuje trzy osie (X, Y, Z). Jednak można przypisać oś obrotową, aby zastąpić jedną z osi liniowych — zazwyczaj oś Y — do operacji obrotowych.
Istnieją dwie główne konfiguracje dla użytkowników GRBL:
- Opcja 1: Zastąp oś Y — Użyj osi A obrotówki zamiast Y dla konkretnych zadań. To najczęstsze rozwiązanie dla budżetowych konfiguracji.
- Opcja 2: Zewnętrzny kontroler 4-osiowy — Użyj kompatybilnej z GRBL płytki lub rozszerzenia obsługującego dodatkowy sterownik silnika krokowego (np. płytka GRBL 1.1f z breakoutem dla osi 4).
Większość twórców wybiera pierwszą opcję, ponieważ wymaga tylko zamiany połączeń podczas używania obrotówki.
Źródło: K89C na Youtube
Krok po kroku: konfiguracja osi obrotowej 4.
1. Zamontuj osprzęt obrotowy
Umocuj jednostkę obrotową stabilnie na stole CNC. Wyrównaj uchwyt równolegle do osi X, upewniając się, że jest prostopadły do ruchu maszyny. Użyj zacisków lub mocowań w rowkach T dla stabilności.
2. Podłącz silnik
Odłącz kabel silnika krokowego osi Y i podłącz go do silnika obrotowego. W większości frezarek CNC TwoTrees złącza są wyraźnie oznaczone i można je bezpośrednio zamienić. W przypadku sterowników zewnętrznych podłącz silnik krokowy obrotówki do portu osi A.
3. Konfiguracja ustawień GRBL
Użyj nadawcy G-code, takiego jak Candle, LaserGRBL lub UGS (Universal Gcode Sender), aby dostosować parametry GRBL.
$100=200.000 (kroki X/mm)
$101=200.000 (kroki Y/mm)
$102=200.000 (kroki Z/mm)
W trybie obrotowym ustawienie „kroki na obrót” dla zastąpionej osi (często Y) musi odpowiadać konfiguracji silnika krokowego i mikrokroków. Na przykład, jeśli twoja obrotówka ma 200 kroków/obrót i mikrokroki 16x, jeden pełny obrót to 3200 kroków.
Aby skalibrować: oznacz obrabiany przedmiot, wykonaj polecenie 360° i zmierz rzeczywisty obrót. Dostosuj $101 aż jedno obrócenie odpowiada pełnemu obrotowi w praktyce.
4. Zerowanie i testowanie
Przed uruchomieniem jakiejkolwiek pracy, przesuń obrotówkę do pozycji startowej, ustaw zero robocze i wykonaj prosty test grawerowania. Zawsze podwójnie sprawdzaj prześwit Z — prace obrotowe zwykle podnoszą obrabiany przedmiot wyżej niż prace płaskie.
Przepływ pracy oprogramowania dla projektów obrotowych
Gdy sprzęt jest gotowy, oprogramowanie CAM musi wygenerować ścieżki narzędzia dla powierzchni owiniętych lub cylindrycznych. Typowe przepływy pracy obejmują:
- Fusion 360: Użyj funkcji „Wrap” w przestrzeni roboczej Manufacture lub ścieżki narzędzia obrotowego w module wieloosiowym.
- VCarve / Aspire: Włącz „Wrapped Rotary Job Setup” i określ średnicę cylindra.
- Stojak lub świecznik: Użyj wtyczki obrotowej lub konwertuj płaski kod G za pomocą skryptu do owinięcia (np. konwertery „Flat2Rotary”).
Dla użytkowników GRBL upewnij się, że twój postprocesor generuje standardowy kod G kompatybilny z twoim kontrolerem — unikaj zaawansowanych kodów G dla osi obrotowej (ruch osi A), chyba że twoje oprogramowanie sprzętowe je obsługuje.
Popularne pomysły na projekty CNC z osią 4.
- Niestandardowe wałki do ciasta lub grawerowane trzpienie
- Figurki do szachów i małe figurki
- Nogi stołów i balustrady schodów
- Spersonalizowane drewniane kubki lub kufle
- Grawerowane fajki lub żłobkowane kolumny
Projekty obrotowe są idealne dla twórców chcących sprzedawać unikalne, grawerowane w 360° przedmioty online lub na targach rękodzieła. Połączenie precyzji opartej na GRBL z osprzętem obrotowym otwiera kategorie produktów zwykle niedostępne dla hobbystycznych frezarek.
Wybór odpowiedniej osi 4. dla Twojej maszyny
Przed zakupem zestawu osi obrotowej potwierdź kompatybilność z obszarem roboczym, elektroniką i oprogramowaniem frezarki CNC. Sprawdź:
- Rozmiar uchwytu: 65 mm dla małych przedmiotów, 80–100 mm dla większych elementów.
- Typ silnika: Silniki krokowe NEMA 23 dla frezarek opartych na GRBL, takich jak TTC-450 i TTC-6050.
- Moment obrotowy: Co najmniej 2,0 N·m dla twardych gatunków drewna lub metali.
- Podpora ogonowa: Zapewnia zrównoważone podparcie dla długich materiałów.
TwoTrees oferuje zestawy osi obrotowej typu plug-and-play zaprojektowane dla serii TTC i innych frezarek kompatybilnych z GRBL, zapewniając bezproblemową integrację przy minimalnych zmianach okablowania.
→ Przeglądaj zestawy osi obrotowej TwoTrees
Wskazówki do udanego grawerowania obrotowego
- Zawsze mocuj oba końce obrabianego przedmiotu za pomocą uchwytu i podpory ogonowej.
- Stosuj wolniejsze prędkości posuwu przy grawerowaniu cylindrycznym, aby zapobiec drganiom.
- Sprawdzaj, czy silnik nie zacina się lub nie pomija kroków podczas długich obrotów.
- Zacznij od prostych kształtów, zanim przejdziesz do pełnych rzeźb 3D.
- Używaj ostrych frezów — kulistych i stożkowych frezów najlepiej sprawdzają się do szczegółowego grawerowania obrotowego.
Podsumowanie: Zamień swoją frezarkę CNC w maszynę do grawerowania 360°
Dodanie osi obrotowej 4. do frezarki CNC opartej na GRBL otwiera zupełnie nowy wymiar twórczej pracy. Niezależnie od tego, czy grawerujesz wałki do ciasta, tworzysz szczegółowe figurki, czy produkujesz niestandardowe elementy mebli, oś obrotowa pozwala obrabiać wzory, których nie da się osiągnąć płaskim grawerowaniem.
Dla twórców korzystających z frezarek CNC serii TwoTrees TTC, kompatybilność obrotowa jest prosta, przystępna cenowo i niezwykle satysfakcjonująca. Gdy spróbujesz grawerowania 360°, zastanowisz się, jak mogłeś pracować bez tego wcześniej.
