Najważniejsze pojęcia i słownictwo dotyczące routerów CNC (poradnik dla początkujących)

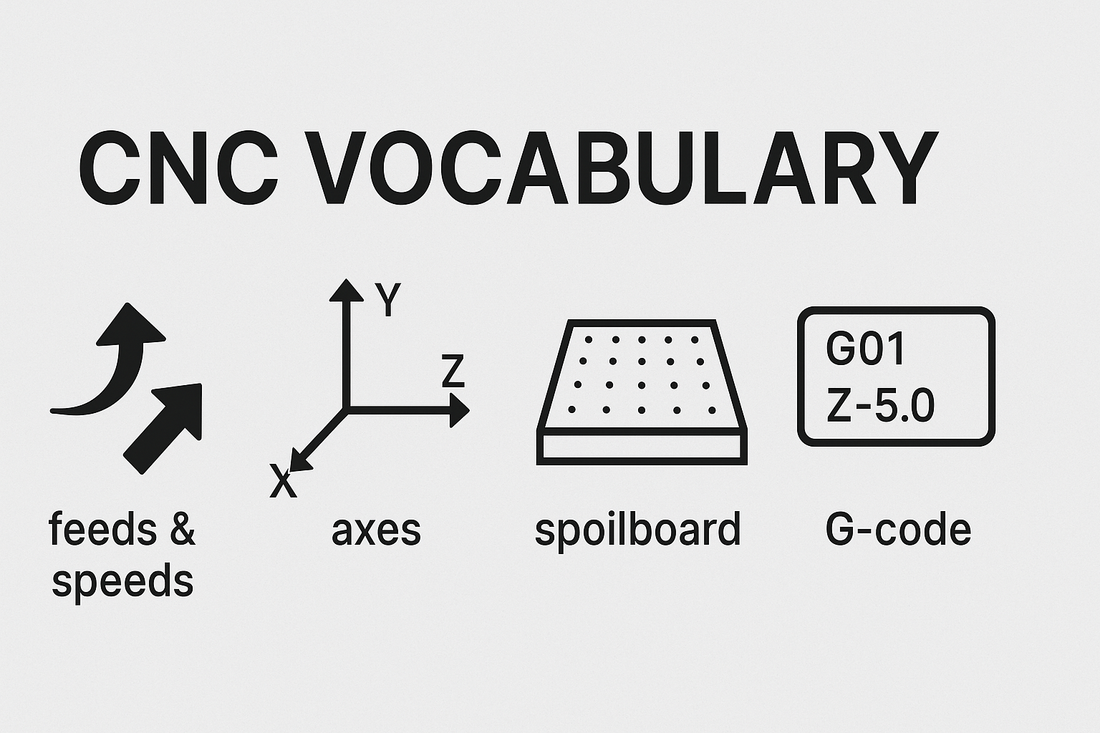

Rozpoczęcie pracy z routerem CNC może wydawać się przytłaczające. Samouczki i poradniki są pełne nieznanych terminów — parametrów posuwu i obrotów, odstępu między przejściami, płyty ofiarnej, G-code. Ten glosariusz wyjaśnia najważniejsze słownictwo i pojęcia związane z CNC, aby ułatwić korzystanie z samouczków, rozwiązywanie problemów i pełne wykorzystanie możliwości maszyny.

W tym poradniku

• Dlaczego warto poznać słownictwo CNC
• Podstawy routera CNC: najważniejsze pojęcia
• Koncepcje ruchu i pozycjonowania
• Parametry cięcia
• Typy narzędzi i popularne ścieżki narzędzia
• Pojęcia związane z mocowaniem i przygotowaniem
• Pojęcia związane z oprogramowaniem i sterowaniem
• Częste błędy początkujących
• Podręczny glosariusz
• Podsumowanie i kolejne kroki

Dlaczego warto poznać słownictwo CNC

• Zrozum samouczki i filmy bez nieporozumień.
• Unikaj drogich błędów, które mogą uszkodzić narzędzia lub materiał.
• Szybciej diagnozuj problemy i porozumiewaj się z innymi twórcami.

Podstawy routera CNC: najważniejsze pojęcia

• CNC (sterowanie numeryczne): Automatyzuje pracę obrabiarek za pomocą instrukcji komputerowych.
• G-code: Język informujący maszynę CNC, jak się poruszać, z jaką prędkością pracować i kiedy ciąć.
• Osie (X, Y, Z): X = lewo/prawo, Y = przód/tył, Z = góra/dół.
• Przedmiot obrabiany / materiał: Materiał, który jest cięty.
• Narzędzie / frez: Narzędzie skrawające we wrzecionie, które usuwa materiał.

Koncepcje ruchu i pozycjonowania

• Pozycja bazowa / bazowanie: Punkt odniesienia maszyny (zero maszyny), zwykle ustawiany za pomocą wyłączników krańcowych.
• Zero przedmiotu (punkt początkowy): Zdefiniowany punkt początkowy na obrabianym materiale (często z przodu po lewej stronie, na górnej powierzchni).
• Przesuwanie ręczne: Ręczne przemieszczanie wrzeciona za pomocą oprogramowania sterującego.
• Odstęp między przejściami: Odległość boczna między sąsiednimi ścieżkami narzędzia podczas frezowania kieszeniowego lub 3D.
• Głębokość zejścia (głębokość cięcia): Pionowa głębokość usuwana w jednym przejściu.

Parametry cięcia

• Parametry posuwu i obrotów: Równowaga między prędkością obrotową wrzeciona (prędkością obrotową frezu) a prędkością posuwu (prędkością przemieszczania). Prawidłowe wartości zapobiegają przypaleniom i łamaniu frezów.
• Prędkość zagłębiania: Prędkość, z jaką frez zagłębia się w materiał.
• Obciążenie wióra: Grubość materiału usuwana przez każdą krawędź skrawającą podczas jednego obrotu; kluczowa dla czystego i chłodnego cięcia.

Typy narzędzi i popularne ścieżki narzędzia

Popularne frezy CNC do routerów

• Frez walcowy płaski: Frez z kwadratową końcówką do kieszeni, konturów i ostrych krawędzi.
• Frez kulisty: Frez z zaokrągloną końcówką do płynnego frezowania 3D.
• Frezy V-bit: Frez z kątową końcówką do grawerowania, wykonywania napisów i intarsji.

Popularne ścieżki narzędzia

• Cięcie profilowe: Podąża za obrysem kształtu.
• Cięcie kieszeniowe: Usuwa materiał w obrębie wyznaczonej granicy.
• Rzeźbienie reliefowe: Rzeźbienie powierzchni 3D ze zmienną głębokością.

Źródło zdjęcia: Tools Today

Pojęcia związane z mocowaniem i przygotowaniem

• Płyta ofiarna: Ofiarna warstwa pod materiałem chroniąca stół maszyny, często wykonana z MDF.
• Zaciski: Mechaniczne uchwyty dociskające krawędzie materiału.
• Stół podciśnieniowy: Wykorzystuje podciśnienie do utrzymania materiału na płasko; popularny w większych maszynach.
• Taśma dwustronna / klej CA + taśma: Popularna metoda mocowania małych elementów bez zacisków.
• Symulacja ścieżki narzędzia: Podgląd cięcia w CAM pozwalający wykryć błędy przed uruchomieniem.

Pojęcia związane z oprogramowaniem i sterowaniem

• CAD (wspomagane komputerowo projektowanie): Umożliwia tworzenie i rysowanie części (np. Fusion 360, FreeCAD).
• CAM (wspomagane komputerowo wytwarzanie): Generuje ścieżki narzędzia i G-code na podstawie CAD.
• Postprocesor: Dostosowuje dane wyjściowe CAM do wymagań sterownika.
• Oprogramowanie sterujące (wysyłanie G-code): Wysyła G-code i zapewnia elementy sterujące przesuwaniem oraz bazowaniem (np. Candle, UGS, CNCjs).

Typowy przebieg: CAD → CAM → postprocesor → oprogramowanie sterujące → maszyna.

Częste błędy początkujących

• Niejasności związane z zerowaniem: Pomylenie zera maszyny z punktem zerowym przedmiotu powoduje przesunięcia i kolizje.
• Zbyt agresywne zagłębianie: Głębokie cięcia bez odpowiednich posuwów i prędkości łamią frezy.
• Ignorowanie obciążenia wiórem: Zbyt małe lub zbyt wolne skrawanie przegrzewa narzędzia i przypala drewno.
• Słabe mocowanie materiału: Przemieszczanie się materiału niszczy projekty — dobrze go zabezpiecz.
• Pomijanie symulacji: Brak podglądu ścieżek narzędzia prowadzi do kolizji i zmarnowanego materiału.

Podręczny glosariusz

Podsumowanie i kolejne kroki

Opanowanie terminologii CNC — posuwów i prędkości, zagłębiania bocznego, płyty ofiarnej i G-code — ułatwia każdy etap pracy. Korzystaj z tego glosariusza jako podręcznej ściągi podczas ćwiczeń, a Twoja pewność siebie szybko wzrośnie.
